Jak rozmierzyć ogrzewanie podłogowe – rozstaw i schematy

Redakcja 2026-01-08 16:01 | Udostępnij:

Planujesz ogrzewanie podłogowe i czujesz, że rozmierzenie rur to najtrudniejszy etap, bo jeden błąd może oznaczać nierównomierne ciepło lub wyższe rachunki? Rozumiem to doskonale – sam przechodziłem przez to w swoim domu. W tym artykule skupię się na kluczowych elementach: schematach układania rur dostosowanych do kształtu pomieszczenia, doborze rozstawu od 10 do 30 cm w zależności od potrzeb cieplnych oraz planowaniu pętli pod obciążenie termiczne, by wszystko działało sprawnie i ekonomicznie.

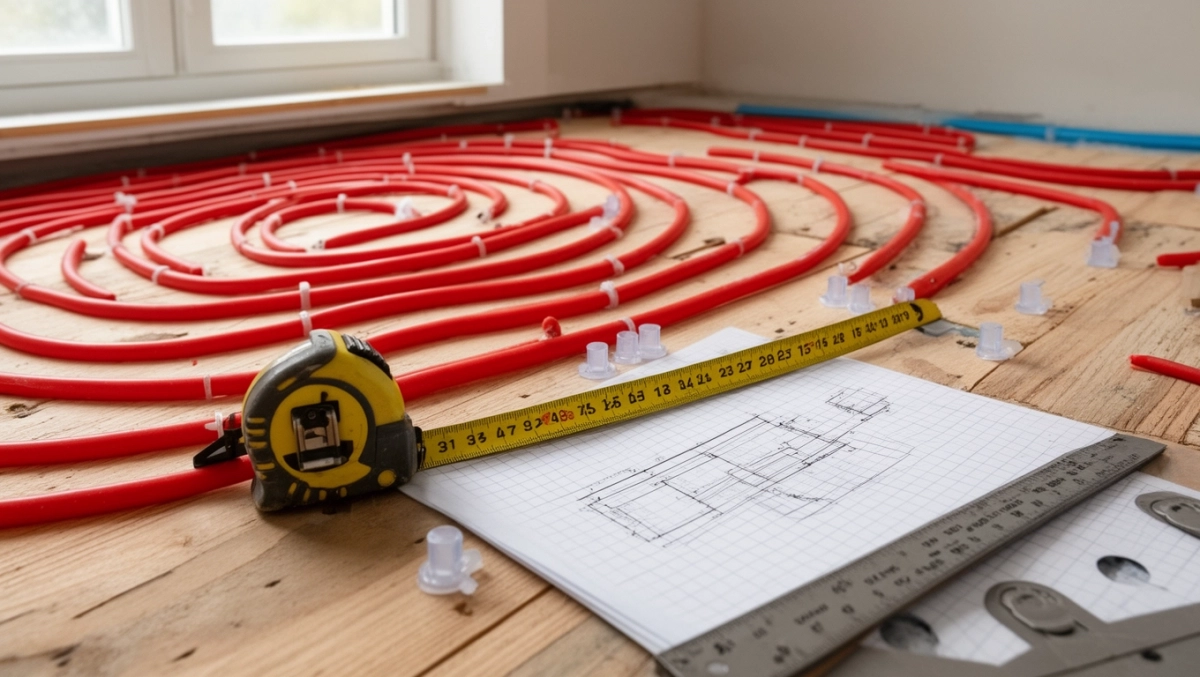

Jak rozmierzyć ogrzewanie podłogowe

Schematy układania rur w ogrzewaniu podłogowym

Schematy układania rur w ogrzewaniu podłogowym decydują o równomiernym rozprowadzeniu ciepła po całej powierzchni. Najpopularniejszy to układ meandryczny, gdzie rury biegną równolegle, zmieniając kierunek pod kątem prostym. Ten schemat sprawdza się w prostokątnych pokojach, zapewniając stałą odległość między pętlami. W pomieszczeniach o nieregularnych kształtach lepiej wybrać spiralny lub zygzakowaty, by uniknąć strat ciepła w narożnikach. Wybór zależy od powierzchni i izolacji podłoża, w tym grubości warstwy styropianu.

Układ podwójny meander pozwala na gęstsze rozmieszczenie w strefach o wyższym zapotrzebowaniu, jak przy oknach. Rury układamy na siatce zbrojeniowej, mocując klipsami co 50 cm, co zapobiega przesuwaniu podczas wylewki. W łazienkach schemat promieniowy od środka do ścian minimalizuje zimne strefy. Każdy schemat wymaga projektu z uwzględnieniem maksymalnej długości pętli – zwykle 80-120 m – by pompka cyrkulacyjna nie musiała walczyć z oporem.

Do wizualizacji schematów warto narysować rzut pomieszczenia w skali 1:50. Zaznacz meble i punkty poboru wody, bo rury omijają je o 10 cm. Styropianu pod rurami używamy o gęstości min. 15 kg/m³, by izolował od gruntu. Schematy te gwarantują, że ogrzewanie podłogowe działa efektywnie przez dekady.

Zobacz także: Jak zmierzyć podłogę pod gumoleum – krok po kroku

Rozstaw rur – dobór 10-30 cm

Rozstaw rur w ogrzewaniu podłogowym dobieramy między 10 a 30 cm, by dopasować do obciążenia cieplnego i typu podłogi. Przy rozstawie 10 cm uzyskujemy gęste ogrzewanie, idealne do pomieszczeń z dużymi oknami lub słabą izolacją ścian. Szeroki rozstaw 25-30 cm wystarcza w dobrze ocieplonych salonach, oszczędzając materiał. Klucz to równomierność – rury układamy symetrycznie względem osi pokoju.

Pod płytkami ceramycznymi rozstaw 15 cm zapewnia szybkie nagrzewanie bez przegrzewania. Na panelach drewnianych unikamy poniżej 20 cm, bo drewno słabo przewodzi ciepło. Warstwa styropianu wpływa na wybór: przy 10 cm styropianu 5 cm rozstaw 15-20 cm daje optimum. Zawsze mierzymy taśmą i znakujemy kredą przed montażem.

Do porównania efektywności rozstawów użyjemy wykresu pokazującego moc cieplną na m² w zależności od rozstawu rur.

Zobacz także: Jak Zmierzyć ET Felgi - Przewodnik dla Każdego Kierowcy

Obciążenie cieplne a rozkład rur

Obciążenie cieplne pomieszczenia określa liczbę pętli i ich rozstaw w ogrzewaniu podłogowym. Standardowo salon potrzebuje 50-70 W/m², łazienka 80-100 W/m². Obliczamy mnożąc powierzchnię przez współczynnik, uwzględniając kierunek świata i izolację. Dla 20 m² salonu o obciążeniu 60 W/m² potrzeba ok. 1200 W, co dyktuje gęstszy rozkład rur.

W strefach przyściennych zwiększamy gęstość do 10-15 cm, bo tam ucieka najwięcej ciepła. Styropianu pod taką strefą kładziemy 3 cm więcej dla lepszej izolacji. Schemat pętli dzielimy na obiegi: jeden dla salonu, drugi dla kuchni, by temperatura była niezależna. Maksymalna różnica temperatur w obiegu to 5°C.

Przykład: w domu pasywnym obciążenie spada do 40 W/m², pozwalając na rozstaw 25 cm i mniej rur. Zawsze symulujemy w programie lub na papierze, by uniknąć zimnych plam. To podstawa długotrwałej efektywności ogrzewania podłogowego.

Dobór rur z barierą antydyfuzyjną

Bariera antydyfuzyjna w rurach ogrzewania podłogowego blokuje przenikanie tlenu, chroniąc stalowe elementy kotła i grzejniki przed korozją. Bez niej tlen z wody dyfunduje przez ścianki, tworząc osad w systemie. Wybieramy rury z EVOH lub aluminiową warstwą jako barierą. To obowiązkowe w instalacjach mieszanych z grzejnikami.

Testy wytrzymałościowe potwierdzają, że rury z barierą wytrzymują 50 lat bez utraty szczelności. Montaż wymaga cięcia pod kątem 90°, by uniknąć mikrouszkodzeń. W styropianu pod rurami układamy folię paroizolacyjną, wzmacniając ochronę. Dobry dobór zapobiega awariom i podnosi żywotność całego ogrzewania podłogowego.

Typy rur PE, PEX, PB do rozmierzenia

Rury PE z polietylenu do ogrzewania podłogowego wyróżniają się niską ceną i łatwością gięcia. Średnica 16-20 mm wystarcza dla pętli do 100 m. PEX, polietylen sieciowany, odporny na wysokie temperatury do 95°C, idealny pod kotły gazowe. PB, polibutylen, łączy elastyczność z odpornością chemiczną.

Do rozmierzenia mierzymy długość pętli mnożąc obwód pomieszczenia przez liczbę zwojów. PE nadaje się do prostych schematów meandrycznych. PEX stosujemy w wilgotnych łazienkach dzięki mniejszemu rozszerzalności termicznej. PB sprawdza się w długich pętlach bez spadku ciśnienia.

Ścianki rur 2,3 mm zapewniają wytrzymałość na 10 bar. Wybierając typ, patrzymy na certyfikaty DIN 4726 dla bariery tlenowej. To gwarantuje kompatybilność z systemem ogrzewania podłogowego.

Elastyczność rur i pamięć kształtu

Elastyczność rur PE i PB ułatwia układanie w ciasnych zakrętach bez załamań. Mogą się giąć na promieniu 5-krotności średnicy, oszczędzając złączki. Pamięć kształtu oznacza, że po ugięciu rura wraca do prostości po 24 godzinach w ciepłej wodzie. To cecha termoplastyczna polimerów.

W praktyce, po rozmieszczeniu na styropianie, rury stabilizują kształt bez klipsów co 30 cm. PEX ma mniejszą elastyczność, wymaga więcej mocowań. PB łączy obie zalety, idealny do zygzaków. Dzięki temu montaż ogrzewania podłogowego skraca się o połowę.

Testy laboratoryjne pokazują zerową utratę elastyczności po 1000 cyklach zginania. Pamięć kształtu minimalizuje naprężenia w wylewce, zapobiegając pęknięciom.

Planowanie rozłożenia rur krok po kroku

Pierwszy krok w planowaniu to pomiar pomieszczenia i obliczenie obciążenia cieplnego. Narysuj rzut z podziałem na pętli po 100 m. Wybierz schemat: meander dla prostokątów, spiralny dla okręgów.

  • Oblicz rozstaw: dzieląc potrzebną moc przez moc liniową rury (ok. 100 W/m).
  • Zaznacz strefy gęstsze przy oknach, rozstaw 10-15 cm.
  • Ułóż szablon z taśmy na styropianie o grubości 3-10 cm.
  • Mocuj rury klipsami co 50 cm, omijając meble o 15 cm.
  • Sprawdź ciśnienie próbne 6 bar na 24 h.
  • Wylej wylewkę samopoziomującą min. 5 cm nad rurami.

Drugi etap to symulacja przepływu w obiegu mieszającym. Użyj kalkulatora online do weryfikacji spadków ciśnienia. Styropianu EPS 100 dobierz pod grunt wilgotny. Ten proces zapewnia perfekcyjne ogrzewanie podłogowe.

Pytania i odpowiedzi

  • Jaki jest zalecany rozstaw rur w ogrzewaniu podłogowym?

    Rozstaw rur w ogrzewaniu podłogowym wynosi zazwyczaj od 10 do 30 cm i dobiera się go indywidualnie w zależności od obciążenia cieplnego pomieszczenia. Mniejszy rozstaw (10-15 cm) stosuje się w łazienkach lub pomieszczeniach o dużym zapotrzebowaniu na ciepło, natomiast większy (20-30 cm) w salonach czy sypialniach dla oszczędności materiałów.

  • Jakie schematy układania rur są najczęściej stosowane?

    Najpopularniejsze schematy to meander (prostoliniowy zygzak), spirala lub podwójna spirala, dostosowane do kształtu pomieszczenia. Wybór zależy od powierzchni, obciążenia cieplnego i dostępności materiałów – schematy zapewniają równomierne rozłożenie ciepła i minimalizują ryzyko awarii.

  • Jakie rury wybrać do ogrzewania podłogowego?

    Zalecane są rury miedziane, wielowarstwowe z wkładką aluminiową lub z tworzyw sztucznych z barierą antydyfuzyjną, takie jak polietylen PE, polietylen sieciowany PEX czy polibutylen PB. Rury PE i PB są elastyczne, mają pamięć kształtu i ułatwiają montaż, zapewniając trwałość instalacji.

  • Dlaczego rury w ogrzewaniu podłogowym muszą mieć barierę antydyfuzyjną?

    Bariera antydyfuzyjna (tlenowa) zapobiega przenikaniu tlenu z wody do instalacji, co chroni stalowe elementy jak kotły czy grzejniki przed korozją, zwłaszcza w systemach mieszanych z grzejnikami.
